GDF离心式管道风机

风量范围：200～7,000 m3/h 全压范围：50～500 Pa 驱动形式：直连安装形式：座装，吊装，管道安装 用途：楼宇、医院、宾馆、大型超市等管道送排风

所属分类：

GDF离心式管道风机

关键词：

GDF离心式管道风机

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1．GDF型管道离心风机，叶轮為前倾多翼式叶轮，单面吸风，风机设计成水平进出，方形进出风口可直接与风管连接。风机電机為空调专用電机，整机具有噪声低，运转平稳，使用寿命長等特点。

1.2．风机按直径分為180-560mm十九种规格，系列风量為160-9100m³/h，全压73-578Pa。

1.3．為适应不同场所噪声的要求，分為：
普通型：其全部材料為镀锌钢板通过咬口成形；
消声型：其风机部分為镀锌钢板通过咬口成形，机壳内贴消声棉。

1.4. 风机可配用变频電机和变频控制器，实现无级调速，建议调节频率锁定在25Hz～50Hz。為适应防爆环境需要，风机可做成防爆风机，防爆等级為EXdIIBT4。

产品参数：

风量范围	200～7,000 m³/h	安装方式	座装，吊装，管道安装
全压范围	50～500 Pa	风机材质	可选：碳钢，不锈钢，合金钢
驱动方式	直连	用途	楼宇、医院、宾馆、大型超市等管道送排风

工作条件：

工作温度：-20~+40℃（可连续运转）；
湿度：小于90%；
介质条件：空气（含尘量不超过100mg/h）；
工作電源：三相/380V/50Hz（部分型号）；
单相/220V/50Hz（部分型号）。

应用：

风机可广泛应用于办公楼、宾馆、饭店、会议室、公共场所、商场等通风换气用。

配置：

标准配置
● 叶轮； ● 電机； ● 机壳（蜗壳、集流器、電机支架）；
● 消声棉（仅消声型）； ● 防护网。

备选件及附件（订货时注明是否購买）
※减振设备； ※控制箱； ※消声器； ※对接法兰。

加工工艺：

风机叶轮、机壳為优质镀锌钢板，全部模具化生产，采用咬口成形，叶轮经动、静平衡校正，其平衡精度不大于5.6级。

风机消声型箱體采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架（也可根据用户需要采用铝合金型材框架），箱板的外板為彩涂板，表面清洁美观、耐腐蚀性强，内层為镀锌消声微穿孔板或镀锌板，夹层可采用超细玻璃棉、防火保温板、聚苯乙烯复合板等经发泡工艺处理，可进一步降低噪声。产品可进行现场拆装。

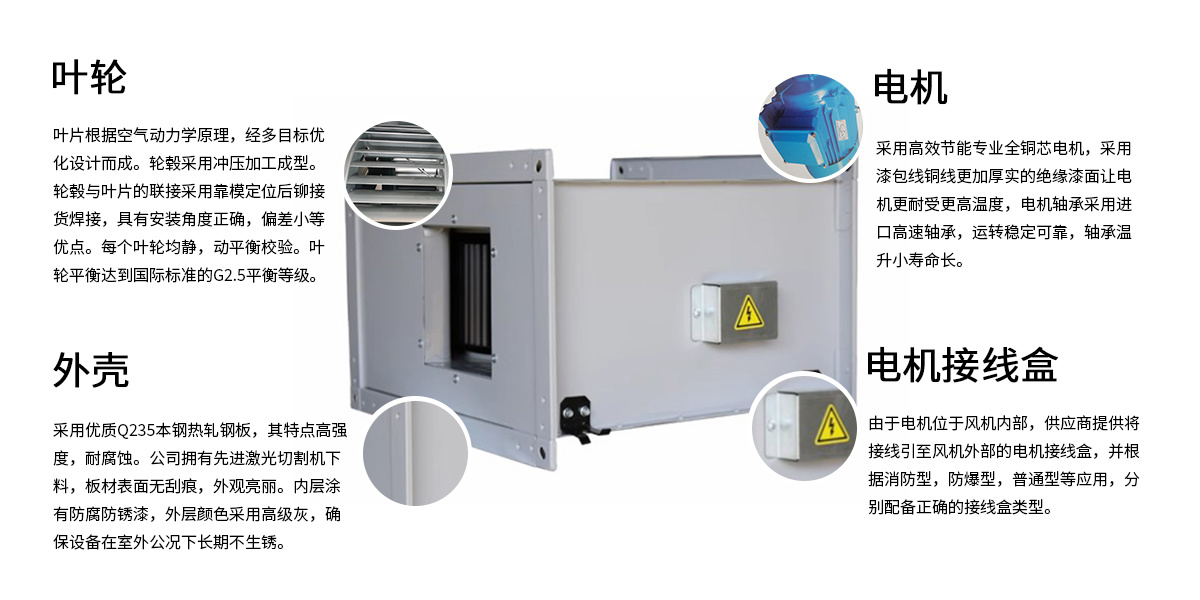

产品结构图

外壳：风机箱表面质量

采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下長期不生锈。

電机

采用高效节能专业全铜芯電机，采用漆包線铜線更加厚实的绝缘漆面让電机更耐受更高温度，電机轴承采用进口高速轴承，运转稳定可靠，轴承温升小寿命長。

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。
