XBDZ壁式轴流风机

风量范围：400～29 000 m3/h 全压范围：40～300 Pa 驱动形式：直连安装形式：座装，吊装，管道安装 用途：厂房边墙排风、防爆排风

所属分类：

XBDZ壁式轴流风机

关键词：

XBDZ壁式轴流风机

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

XBDZ型壁式轴流风机叶轮采用宽叶片大弦長、空间扭曲、倾斜式叶形，可在低速时达到所需风量、风压降低风机噪声，风机机壳外层方形，内层為圆形，可进一步降低风机噪声。风机安装于墙體内，靠墙侧装有铝合金防雨百叶，可以防止室外雨水和自然风向室内倒灌。

按直径分為250~700mm共10个规格，每一规格风机叶片数都為4片，风量600～15000 m³/h，风压40～170Pa。

风机根据使用环境不同要求，风机可制成XBDZ型防爆轴流风机，可适用于非腐蚀的含有易燃、易爆气體的场所，防爆等级為EXdⅡBT4。

产品参数：

风量范围	400～29 000 m³/h	安装方式	座装，吊装，管道安装
全压范围	40～300 Pa	风机材质	可选：碳钢，不锈钢，合金钢
驱动方式	直联	用途	厂房边墙排风、防爆排风

工作条件：

工作温度：-20~+45℃；
湿度：小于99%；
介质条件：
● 常规型：非腐蚀、非易燃、易爆气體（含尘量不超过100mg/m³）；
● 防爆型：非腐蚀含有易燃、易爆气體（含尘量不超过100mg/m³ ）。
工作電源：三相380V/50Hz（小功率风机可做成单相220V，请订货时注明）。

应用：

XBDZ系列低噪声壁式轴流风机主要用于工矿企业，民用建筑、體育馆、娱乐场、轻工、食品、医药的壁式送排风。

配置：

标准配置
● 叶轮； ● 電机； ● 机壳（方形外壳、风筒、電机支架）； ● 百叶风口。

备选件及附件（订货时注明是否購买）
※控制箱； ※网罩。

加工工艺：

风机叶轮：十字架為钢制冲压下料，液压成形，叶片為铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

风机外壳采用镀锌钢板制作。

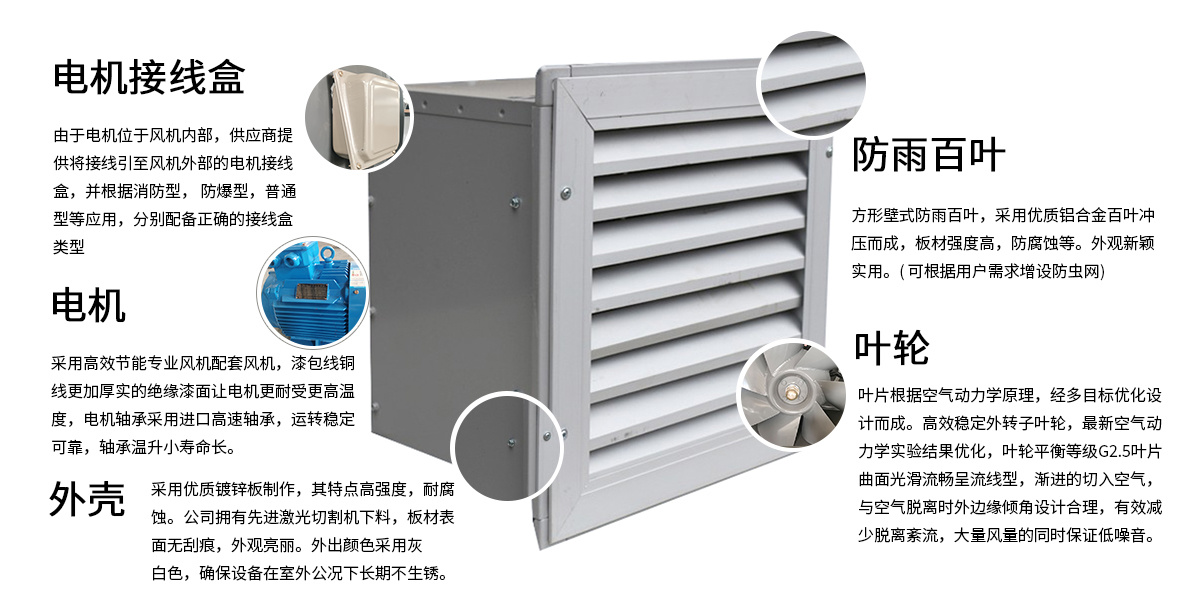

产品结构图

外壳：风机箱表面质量

采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下長期不生锈。

電机

采用生产電机生产设备和检查手续齐全的风机专用配套電机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。電机应与风机负载紧密配合，采用B3安装结构。電机防护等级為IP54，绝缘等级F级，温升等级B级。電机轴承应為滚珠式免润滑型。電机功率储备系数应按110%取，以提升风机使用的安全性。

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。
