HTFC-V后倾式离心风机箱

风量范围：2500-142000m3/h 静压范围：100-2217Pa 驱动方式：直联安装形式：水平座装、吊装 用途：用于消防排烟、厨房排油烟、管道通风等

所属分类：

HTFC-V后倾式离心风机箱

关键词：

HTFC-V后倾式离心风机箱

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1．HTFC-V型柜式离心风机是一种叶片為后倾式箱形离心风机，产品由低噪声后倾叶片式离心风机、電机、轴承、传动件、消声型箱體等组成。根据安装位置的不同，提供12种不同的角度的进出风口位置，以满足用户不同的安装需要。根据消防与通风的不同要求分A式和B式两种类型，A式電机装在箱體外，用于消防排烟，并经國家消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，能在280℃高温条件下连续运行60分钟以上；B式電机装在箱體内，用于通风换气。

1.2．风机按直径分為250～1250mm十五种规格，系列风量為1188 ~133463 m3/h，全压為345~2322Pa。风机分单速和双速，双速风机配用双速電机，实现两档调速，可满足用户对不同工况点性能调节的需要，风机也可配用变频電机和变频控制器，实现变频调速，建议调节频率锁定在25Hz～50Hz。

1.3．為适应防爆环境需要，风机可做成防爆风机，防爆等级為EXdⅡBT4，适用于易燃、易爆气體的场所。

1.4．為适应不同场所噪声的要求，风机均可配不同長度的消声器，也可将风机消声型箱本加厚，以降低风机噪声。

1.5．风机可加配初效、中效或高效过滤器，以提高空气的清洁度，配置过滤器时应考虑实际压力损耗，并需适当增加风机箱體長度。

工作条件：

工作温度：-20~+40℃（可连续运转）；
耐高温：100℃°（可连续20小时）
280℃°（可连续60分钟以上）
湿度：小于90%；
介质条件：空气；
工作電源：三相380V/50Hz。

应用：

风机可广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等场所通风排烟，特别适用于需要低噪声、大风量通风排烟的场所。

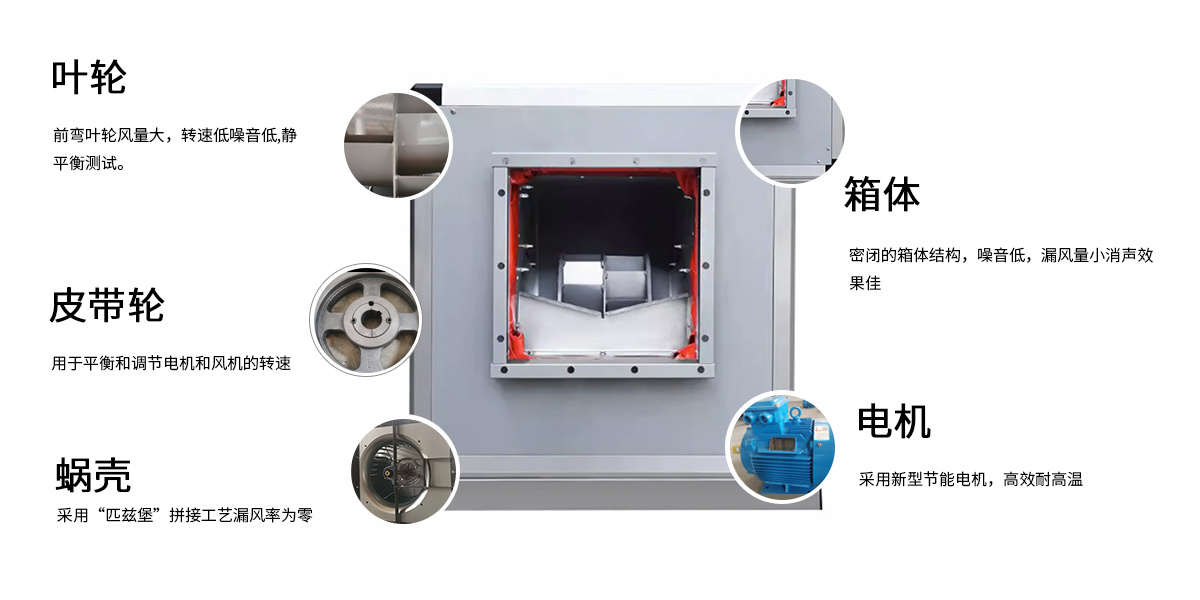

产品结构图

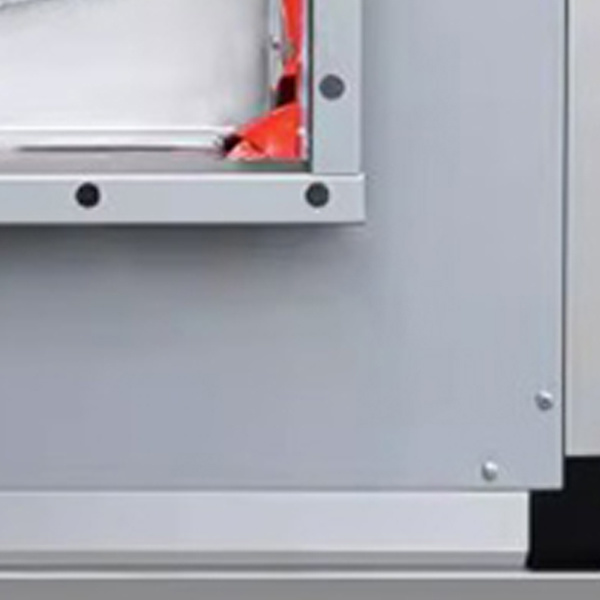

外壳：风机箱表面质量

采用优质镀铝锌板，其特点高强制，耐腐蚀。公司拥有开平生产線，对风机蜗壳、箱體等大尺寸板材进行覆膜保护，板材表面无划痕，外观亮丽，并经多線平行压筋机压制，整机强度大大增加。

電机

采用生产设备和检测手续均齐全的风机专用電机，并均通过ISO9001, 國家防爆认证，3C认证，能效认证。主要電机供应商有：ABB、西门子（贝德）、浙江朝舜，浙江中特電机，浙江创新電机，五洲電机，子鑫電机等國内厂商。

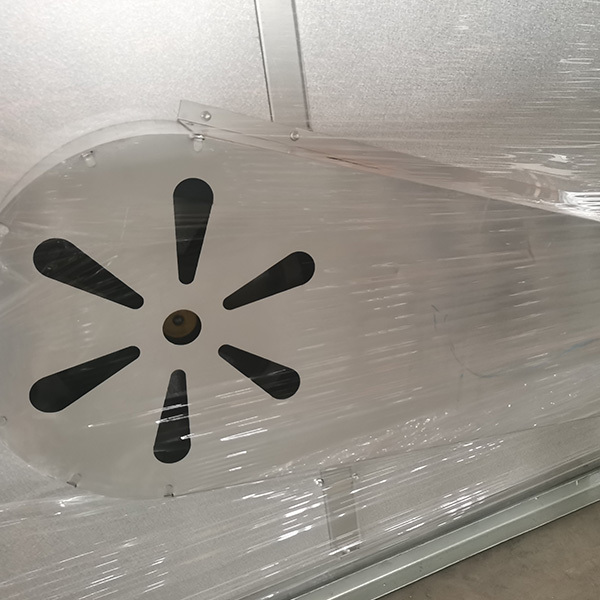

皮带轴轮

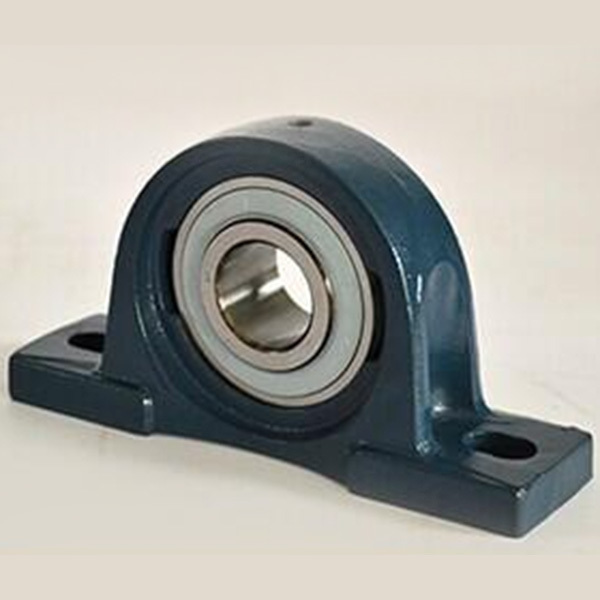

采用新型欧式锥套皮带轮，相比一贯使用的普通皮套轮，其优点為传递功率大结构简单，安装方便，不需要轴向定位，锥套采用自锁原理，传动安装可靠，出厂前做百分百平衡处理，振动小，噪声小，专人负责轴承调整安装，质量稳定。寿命保用5年。

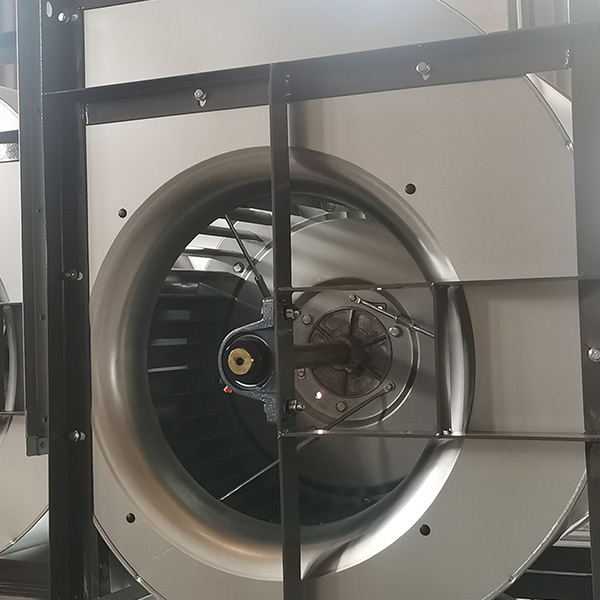

蜗壳

采用流線型双进风结构，“匹兹堡”拼接工艺，漏风率為零；双侧板一次成型，精度高，减小装配后尺寸误差；叶片一次冲压成型，专门夹具确保叶片安装精确定位。

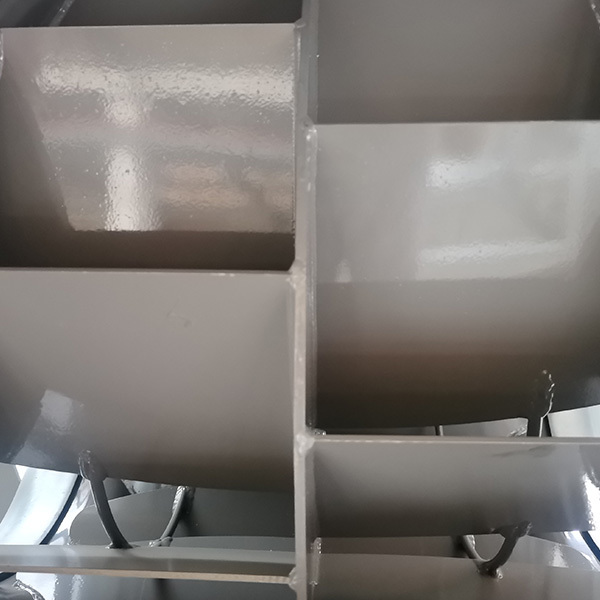

叶轮

风机前弯叶轮较后倾叶轮，同等转速，风量更大；前弯叶轮较后倾叶轮，同等工况，转速低，噪声低；旋压的入口文丘里管与叶轮精密配合，整流效果好，进一步降低噪声。前弯叶轮采用设计精巧的加强丝杆，确保長期可靠运转；后倾叶轮选点精确的加强筋，确保長期安全运行；稳固的槽钢框架支撑风机，保证了风机平稳运行。平衡等级高达G2.5（普通产品仅為G6.3）；降低风机的振动，提高可靠性“有效降低运行噪音。
