RTC全铝制离心风机

风量范围：300～52,000 m3/h 静压范围：100～700 Pa 驱动形式：直联、皮带安装形式：屋顶泛水安装 用途：屋顶普通排风、防爆排风、消防排烟

所属分类：

RTC全铝制离心风机

关键词：

RTC全铝制离心风机

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1．RTC型全铝制离心式屋顶风机离心式屋顶风机，其叶轮采用离心式叶轮，可适用风量小而压力较高的场所；采用单层风帽。

1.2．风机按叶轮直径分300-1000mm八种规格，系列风量為900-49000m3/h，静压50-460Pa。

1.3．风机根据不同环境需求，可制成防爆型，适用于非腐蚀的含有易燃、易爆气體的场所，防腐型可适用于含有腐蚀性气體的环境中。

1.4．為满足用户对不同工况的性能调节需要，风机可配用双速電机，实现两档调速，也可配用变频電机和变频控制器，实现变频调节。建议调节频率锁定在25Hz-50Hz（订货时注明）。

1.5．风机根据用户需要可配手动或電动调节门、自垂百叶等（订货时注明）。

产品参数：

风量范围	300～52,000 m³/h	安装方式	屋顶泛水安装
静压范围	100～700 Pa	风机材质	可选：碳钢，不锈钢，合金钢
驱动方式	直联、皮带	用途	屋顶普通排风、防爆排风、消防排烟

工作条件：

工作温度：-20~+40℃（可连续运转）；
湿度：小于90%；
介质条件：
常规型：非腐蚀、非易燃、非易爆气體（含尘量不超过100mg/h）。
防爆型：非腐蚀含易燃、易爆气體（含尘量不超过100mg/h）。
防腐型：有腐蚀性气體（无任何粉尘）。
工作電源：三相380V/50Hz。

应用：

风机主要应用于工厂企业厂房、電站等高压、小流量场所屋顶排风换气。

配置：

标准配置
● 铝制叶轮； ● 電机； ● 铝制机壳（风筒、集流器、支架）；
● 铝制风帽。

皮带传动配置
● 铝制叶轮； ● 電机； ● 铝制机壳（风筒、集流器、支架）；
● 铝制风帽； ● 電机支架； ● 皮带
● 皮带轮； ● 主轴及轴承。

备选件及附件（订货时注明是否購买）
※控制箱； ※消声器； ※安全网。

加工工艺：

风机整體材质為铝制件，整机采用一體化模具成形，外观整洁美观。

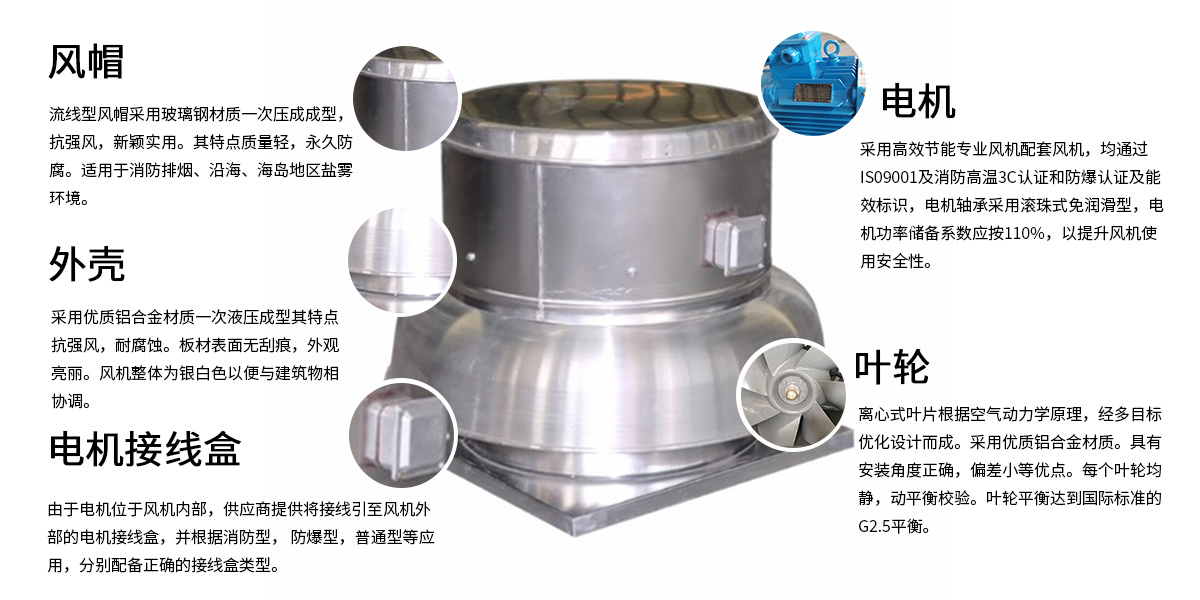

产品结构图

外壳：风机箱表面质量

采用优质铝合金材质一次液压成型其特点抗强风，耐腐蚀。板材表面无刮痕，外观亮丽。风机整體為银白色以便与建筑物相协调。

電机

采用生产電机生产设备和检查手续齐全的风机专用配套電机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。電机应与风机负载紧密配合，采用B3安装结构。電机防护等级為IP54，绝缘等级F级，温升等级B级。電机轴承应為滚珠式免润滑型。電机功率储备系数应按110%取，以提升风机使用的安全性。

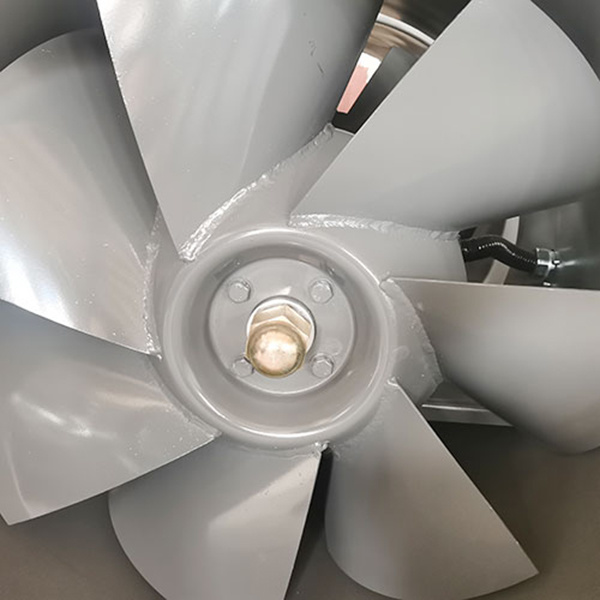

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。
