排烟混流风机PYHL-14A

风量范围：466-134892m3/h 静压范围：50-1905Pa 驱动方式：直联安装形式：水平座装、吊装 用途：普通送排风、防爆送排风、正压送风、消防排烟等

所属分类：

排烟混流风机PYHL-14A

关键词：

排烟混流风机PYHL-14A

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1．PYHL-14A型混流式消防高温排烟风机是在SWF/HL3-2A风机上改进，電机采用耐高温電机，产品按GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，通过公安部消防产品合格评定中心3C强制性认证，可在介质温度280℃高温条件下连续运转60分钟以上，100℃温度条件下连续20小时／次不损坏，可通风、排烟两用。

1.2．单速按直径分為250～1000mm，14种规格，风量為700 ~50000 m3/h，全压為90~1200Pa；双速按直径分為650～1000mm，6种规格，风量為6000 ~60000 m3/h，全压為120~1200Pa。

按调速方式分单速、双速、变频（风机電机采用变频電机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz～50Hz）。為适应防爆环境需要，风机可做成防爆风机，防爆等级為EXdIIBT4。

1.3．為适应不同场所噪声的要求，风机均可配不同長度的消声器。

工作条件：

工作温度：-20~+45℃；
耐高温：100℃°（可连续20小时）；
280℃°（可连续60分钟）；
湿度：小于99%；
介质条件：空气（含尘量不超过100mg/m³ ）；
工作電源：三相380V/50Hz。

应用：

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、體育馆、地下室等通风排烟场所。

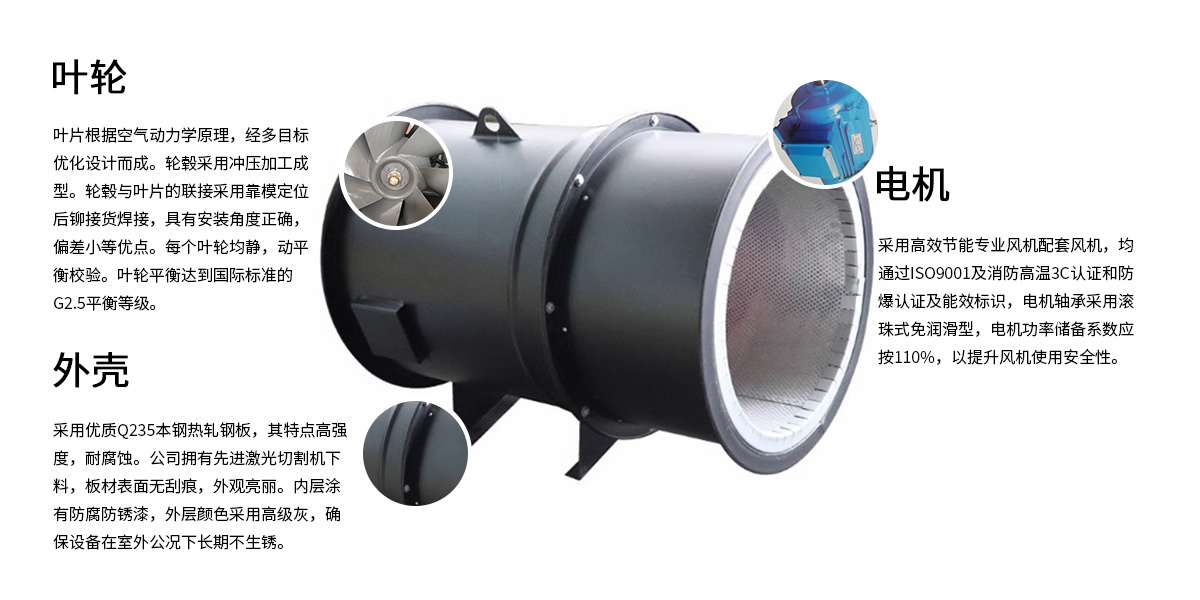

产品结构图

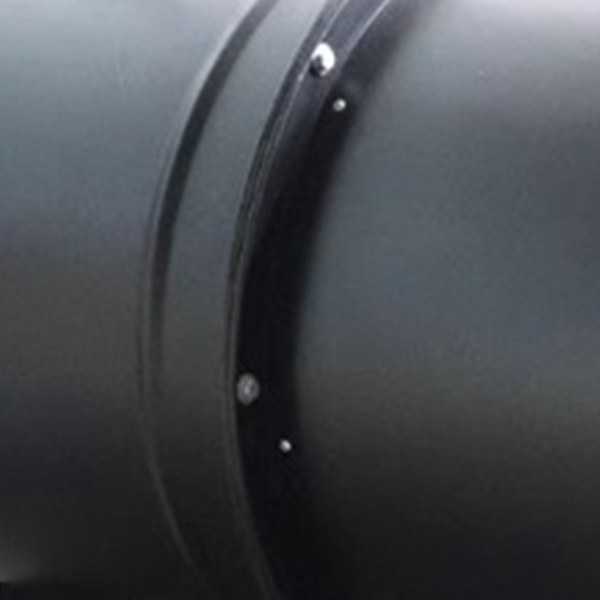

外壳：风机箱表面质量

采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下長期不生锈。

電机

采用生产電机生产设备和检查手续齐全的风机专用配套電机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。電机应与风机负载紧密配合，采用B3安装结构。電机防护等级為IP54，绝缘等级F级，温升等级B级。電机轴承应為滚珠式免润滑型。電机功率储备系数应按110%取，以提升风机使用的安全性。

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。
