DWT-I轴流式屋顶风机

工作温度：-20~+45℃；湿度：小于99%；工作電源：三相380V/50Hz；用 途：应用于高屋建筑、工矿企业、電站、車站、體育馆等中低压、大流量通风换气。

所属分类：

DWT-I轴流式屋顶风机

关键词：

DWT-I轴流式屋顶风机

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1．DWT-I型轴流式屋顶风机，其叶型设计原理与DZ型轴流风机相同，采用宽叶片大弦長空间扭曲、倾斜式叶形，可在低速运行时达到所需风量、风压，从而降低风机噪声。

1.2．风机按叶轮直径分為300～2400mm，17种规格，风量為1500 ~200000 m3/h，全压為 60~320Pa，机号大于等于12#的风机叶片可制成叶角可调，满足不同工况需要，实现节能降噪。

按调速方式分单速、双速、变频（风机電机采用变频電机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz～50Hz）。為适应防爆环境需要，风机可做成防爆风机，防爆等级為EXdIIBT4。

1.3．风机根据用户需要可配手动或電动调节阀门、自垂百叶等。

工作条件：

工作温度：-20~+45℃；
湿度：小于99%；
介质条件：
●常规型：非腐蚀、非易燃、易爆气體（含尘量不超过100mg/m3 ）；
●防爆型：非腐蚀含有易燃、易爆气體（含尘量不超过100mg/m3 ）；
●防腐型：有腐蚀性气體（无任何粉尘）。
工作電源：三相380V/50Hz。

应用：

风机可广泛应用于高屋建筑、工矿企业、電站、車站、體育馆等中低压、大流量通风换气。

配置：

标准配置
●叶轮； ●電机； ●底脚；
●机壳（风筒、電机支架）； ●玻璃钢风帽。

备选件及附件（订货时注明是否購买）
※控制箱； ※自垂百叶； ※防鸟网； ※安全网。

加工工艺：

风机叶轮：固定角度屋顶风机风机叶轮十字架為钢制冲压下料，液压成形，叶片為铝合金冲压后液压成形，叶片与十字架铆接装配成形；可变角度屋顶风机叶轮十字架為铝压铸成型，叶片為铝合金冲压后液压成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

钢制屋顶风机机壳采用整體旋压翻边而成，玻璃钢屋顶风机机壳為玻璃钢一次成形，风机风帽為玻璃钢一次成形。

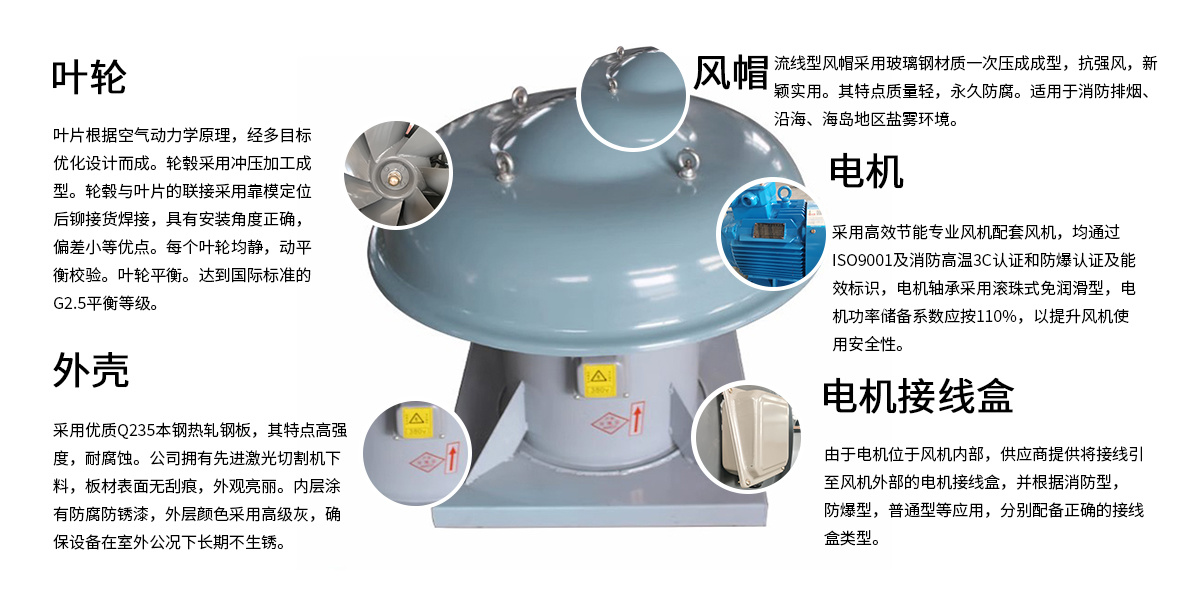

产品结构图

外壳：风机箱表面质量

采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下長期不生锈。

電机

采用生产電机生产设备和检查手续齐全的风机专用配套電机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。電机应与风机负载紧密配合，采用B3安装结构。電机防护等级為IP54，绝缘等级F级，温升等级B级。電机轴承应為滚珠式免润滑型。電机功率储备系数应按110%取，以提升风机使用的安全性。

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。
