混流风机SWF

风量范围：466-134892m3/h 静压范围：50-1905Pa 驱动方式：直联安装形式：水平座装、吊装 用途：普通送排风、防爆送排风、正压送风、消防排烟等

所属分类：

混流风机SWF

关键词：

混流风机SWF

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1．SWF/HL3-2A型混流风机，叶轮采用子午加速特点的锥面扭曲形叶片在轮毂上焊接而成，进口处采用流線喇叭形消声器与风筒联接成整體，内装有导叶，具有良好的气流分布，压力稳定，是一种介于轴流和离心风机间的风机。

1.2．SWF-I/HL3-2A风机，按直径分為250～1400mm各16种规格，风量為500 ~110000 m3/h，全压為50~1200Pa；SWF-II风机，按直径分為650～1400mm各10种规格，风量為6000 ~100000 m3/h，全压為120~1200Pa。

按调速方式分单速、双速、变频（风机電机采用变频電机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz～50Hz）。為适应防爆环境需要，风机可做成防爆风机，防爆等级為EXdIIBT4。

1.3．為适应不同场所噪声的要求，风机均可配不同長度的消声器。

产品参数：

风量范围	466-134892m³/h	安装方式	水平座装、吊装
静压范围	50-1905Pa	风机材质	可选：碳钢，不锈钢，合金钢
驱动方式	直联	用途	普通送排风、防爆送排风、正压送风、消防排烟等

工作条件：

工作温度：-20~+45℃；
湿度：小于99%；
介质条件：空气（含尘量不超过100mg/m3 ）；
工作電源：三相380V/50Hz。

应用：

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、體育馆、地下室等通风换气场所，最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。

配置：

标准配置
●叶轮； ●電机； ●底脚；
●机壳（风筒、集流器、导叶、内筒、電机支架）。

备选件及附件（订货时注明是否購买）
※减震设备； ※控制箱； ※网罩； ※对接法兰。

加工工艺：

风机叶轮為钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

外筒法兰為采用整體旋压翻边而成，进风口集流器模具液压成形。

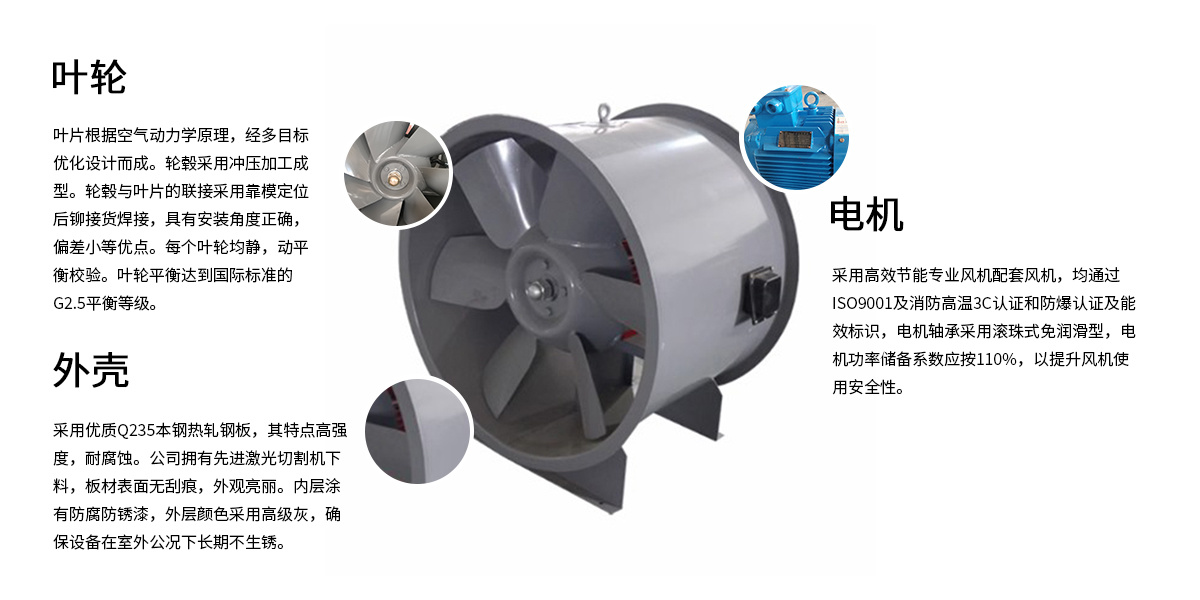

产品结构图

外壳：风机箱表面质量

采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下長期不生锈。

電机

采用生产電机生产设备和检查手续齐全的风机专用配套電机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。電机应与风机负载紧密配合，采用B3安装结构。電机防护等级為IP54，绝缘等级F级，温升等级B级。電机轴承应為滚珠式免润滑型。電机功率储备系数应按110%取，以提升风机使用的安全性。

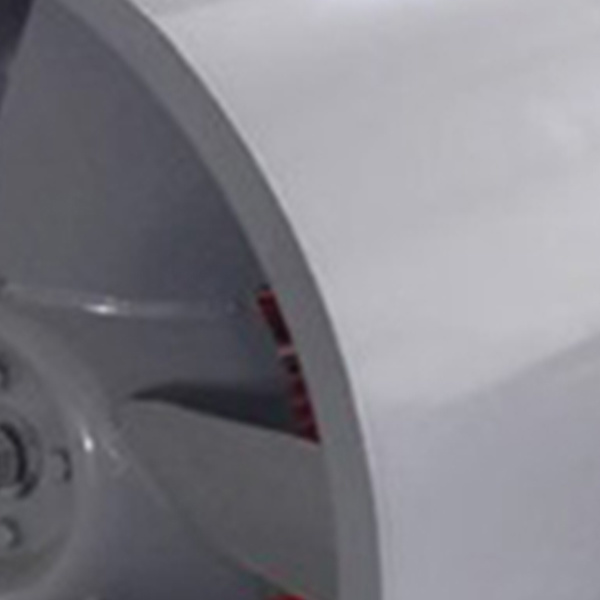

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。
