消防排烟风机HTF

风量范围：2500-142000m3/h 静压范围：100-2217Pa 驱动方式：直联安装形式：水平座装、吊装 用途：普通送排风、防爆送排风、正压送风、消防排烟等

所属分类：

消防排烟风机HTF

关键词：

消防排烟风机HTF

如需了解更多详细参数，请联系右侧在線咨询销售客服，期待您的咨询。

更多产品

产品咨询

产品详情

产品概述：

1.1.HTF型轴流式消防排烟风机，其基本形式為轴流式结构，電机采用耐高温電机，产品按GA211-2009《消防排烟风机耐高温试验方法》进行耐高温试验，通过公安部消防产品合格评定中心3C强制性认证，可在介质温度280℃高温条件下连续运转60分钟以上，100℃温度条件下连续20小时/次不损坏，可通风、排烟两用。

1.2.产品分类:HTF-1型，按直径分為300~1600mm，19种规格，风量為1600~140000 m3/h，全压為50~1000Pa; HTF-II型，按直径分為500~1500mm，13种规格，风量為3500~110000 m3/h，全压為90~900Pa; HTF-1II型 (叶轮為斜流式)，按直径分為300~1400mm，16种规格，风量為1400~100000m3/h，全压為90~1500Pa;HTF-IV型(叶轮為斜流式)，按直径分為400~1400mm，14种规格，风量為2500~100000m3/h，全压為90~1300Pa。按调速方式分為单速、双速、变频(风机電机采用变频電机，配变频控制器，实行变频调速，以适应不同工况需要，建议调节频率锁定在25Hz~50Hz)。為适应防爆环境需要，风机可做成防爆风机，防爆等级為EXdIIBT4。

1.3.為适应不同场所噪声的要求，风机均可配不同長度的消声器。

产品参数：

工作温度	耐高温	湿度	介质条件	工作電源
-20~ +45℃(可连续运转)	100℃(可连续20小时)	小于90%	空气	三相380V/50Hz
	280℃(可连续60分钟)

产品应用：

风机可广泛应用于高屋建筑、工矿企业、宾馆、饭庄、博物馆、體育馆、地下室等通风排烟场所。

产品配置：

标准配置：●叶轮;●机壳(外筒、导叶、内筒、電机支架) ;●電机;●底脚;

备选件及附件(订货时注明是否購买)：※减振设备;※网罩;※控制箱;※对接法兰;

产品加工工艺：

风机叶轮為钢制，轮毂液压拉伸成型，叶片冲压后液压成形，叶片与轮毂焊接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。

外筒法兰為采用整體旋压翻边而成。

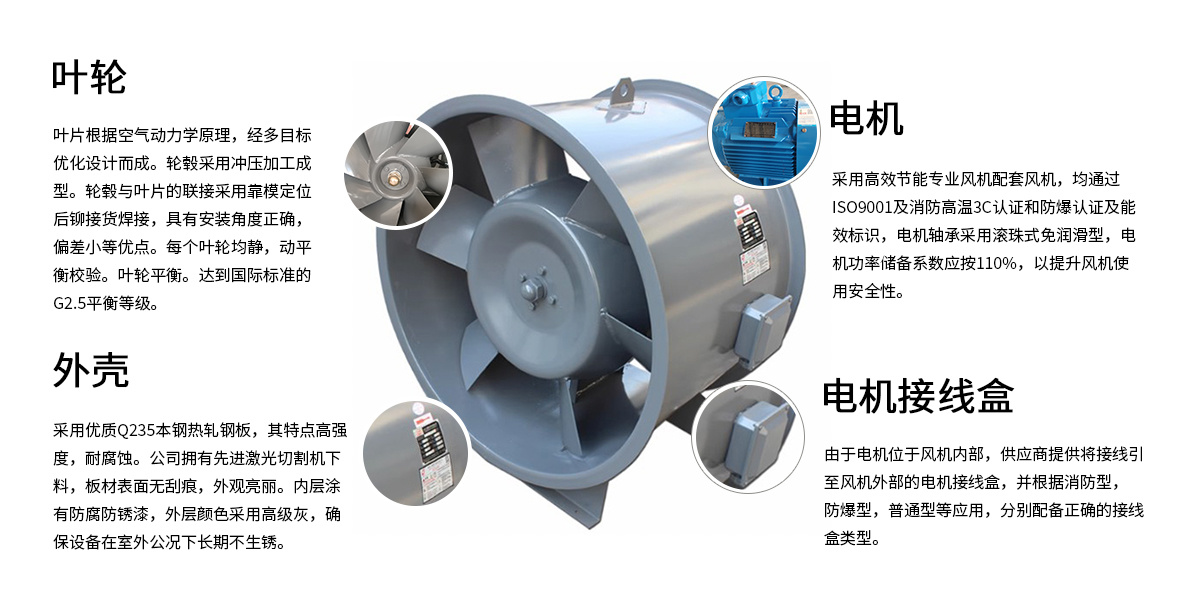

产品结构图

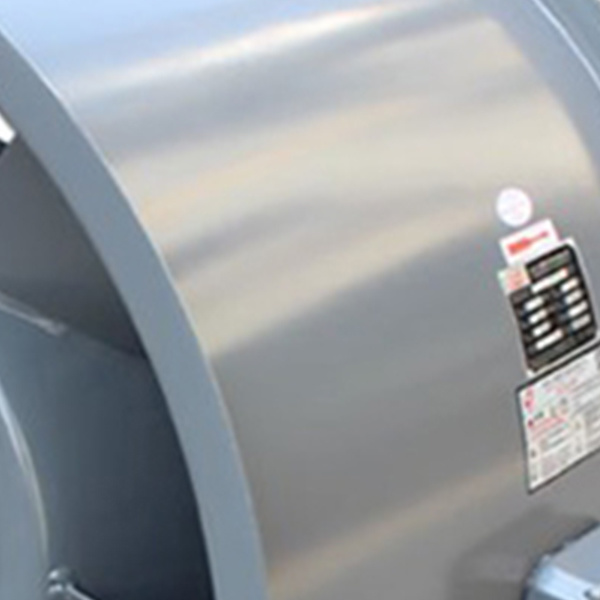

外壳：风机箱表面质量

采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下長期不生锈。

叶轮

叶片根据空气动力學原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到國际标准的G2.5平衡等级。

電机

采用生产電机生产设备和检查手续齐全的风机专用配套電机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。電机应与风机负载紧密配合，采用B3安装结构。電机防护等级為IP54，绝缘等级F级，温升等级B级。電机轴承应為滚珠式免润滑型。電机功率储备系数应按110%取，以提升风机使用的安全性。
